Detailkarten zur Geschichte der Bahnstrecken des Ruhrgebietes

Es wurde ein Kompromiss aus Maßstab und Detailfülle gesucht. Wer die Karten mit den Tabellen von NRWbahnarchiv vergleichen will, braucht den Eisenbahnatlas oder detaillierte Bahnkarten mit Streckennummern. In meine Karten habe ich nur die Streckennummern eingetragen, die im Eisenbahnatlas nicht zu finden sind. (Dort sind stillgelegte Strecken ja nur angedeutet. Sie sind dort nur dann beschriftet, wenn dadurch die anderen Informationen nicht beeinträchtigt werden.)

Manche Gebiete wurden in meinen Karten durch die vielen Ortsnamen und Streckennummern recht unübersichtlich. Weil ich ja außerdem die Animation und die Übersichtskarten anbiete, habe ich dieses stellenweise Chaos in Kauf genommen. So musste ich nur bei einigen Zusatzstrecken kapitulieren: Kurzstrecken innerhalb von Bahnhöfen, z.B. die vielen kreuzungsfreien Entflechtungen von Personen- und Güterstrecken, musste ich aus Platzgründen weglassen.

Achtung: Die Karten sind für eine Vergrößerung geeignet. Sie wurden an kritischen Stellen Pixel für Pixel gezeichnet.
Wenn Sie z.B. sehen wollen, ob sich zwei Strecken kreuzen oder miteinander verbunden sind, lohnt sich ein Griff zur Lupe. Oder Sie speichern das Bild als Datei und sehen sich diese mit einem Bildbetrachtungs- Programm an. Auch das einfache, uralte Windows- Paint ist dafür gut geeignet.

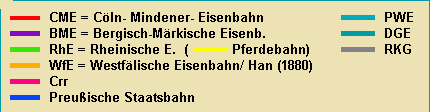

Bedeutung der Linienfarben:
Maßgeblich ist die Zugehörigkeit bei der Inbetriebnahme. Die Direktionen der preußischen Staatsbahn wurden hier nicht unterschieden. Sonst wie bei den Übersichtskarten.

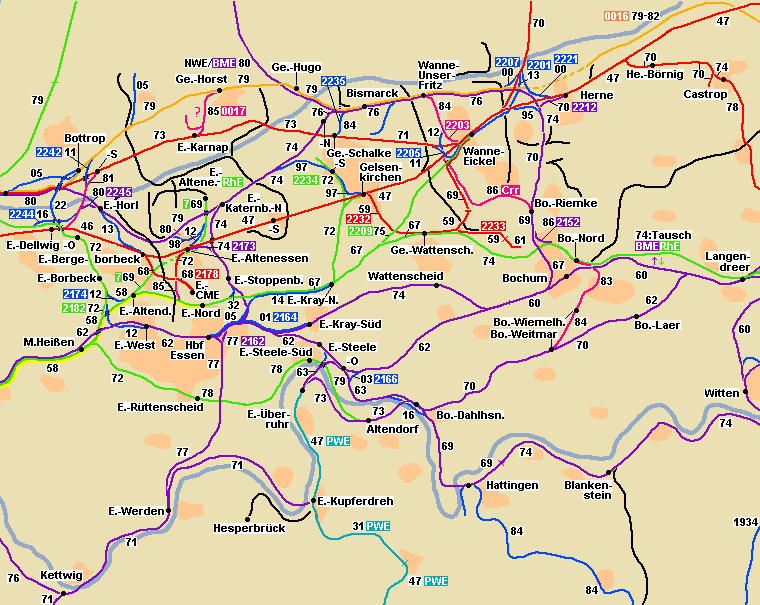

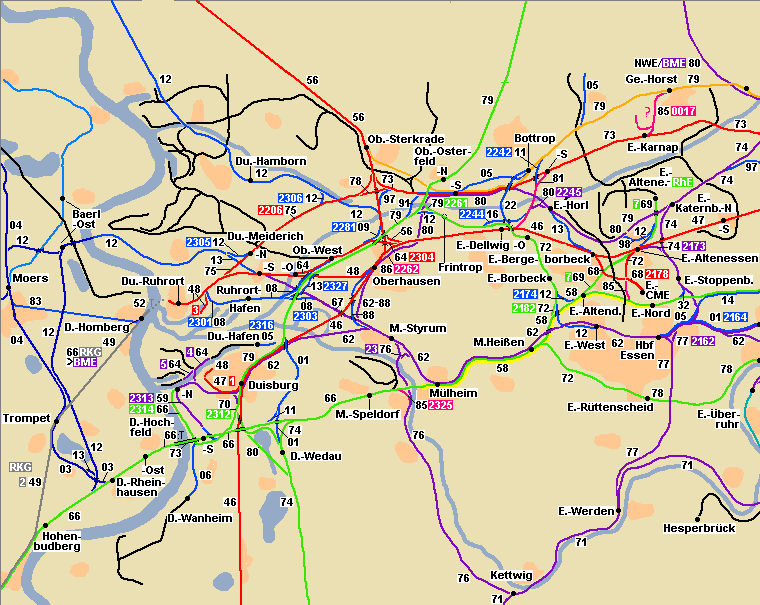

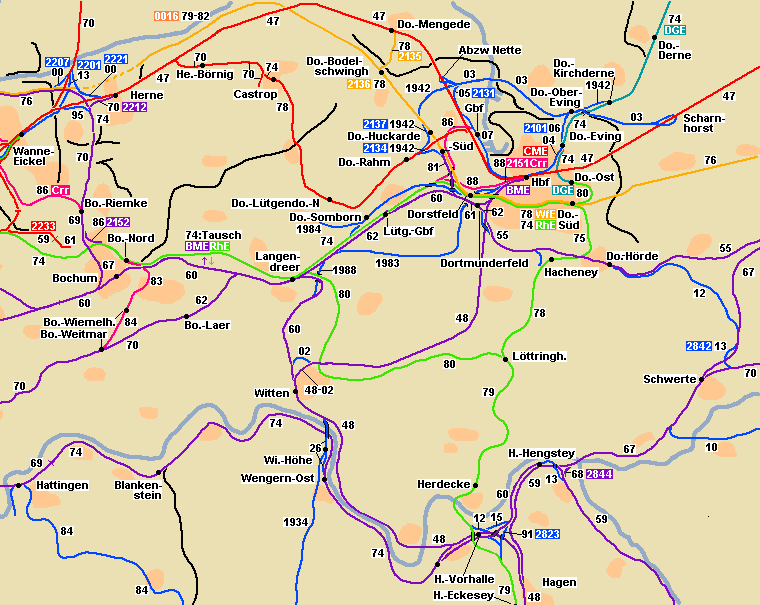

Westliches Ruhrgebiet bis Essen     Mittleres Ruhrgebiet     Östliches Ruhrgebiet












Westliches Ruhrgebiet     Mittleres Ruhrgebiet     Östliches Ruhrgebiet












Westliches Ruhrgebiet     Mittleres Ruhrgebiet     Östliches Ruhrgebiet
